HP惠普65W PD电源适配器兼容性评测

1749 人参与  2020年02月29日 22:05  分类 : 资讯推荐  评论

       很长一段时间里笔记本电源适配器都是又大又厚还非常重,就跟一块黑色砖头一样,不管笔记本做得多么便携,出门时都要带上大黑砖充电,加起来一点都不便携。对于这种情况,笔记本电脑品牌HP惠普开发了新一代电源适配器TPN-LA12,尺寸比旧式大黑砖小了一倍,并且自带编织USB-C数据线支持USB PD快速充电。

在浓缩体积的同时还方便差旅人士笔记本、手机、平板等数码设备通用充电器。接下来小编实测一下这款产品对数码产品的充电兼容性,看看其他产品是否能通用。

一、充电器外观介绍

1、整体外观

HP 65W充电器采用亮黑与磨砂黑混搭设计,在壳体中间是“HP”LOGO。充电器自带输出线材,并且是通用的USB-C输出接头,可以方便其他数码产品充电。材质方面使用了黑白灰编织外皮,抵抗日常使用中的磨损。

2、自带USB-C输出线

与常见的电源适配器直出线材不同,HP 65W充电器线材为侧面出线设计。

线材出线后使用了软胶网尾保护套,壳体做了内陷设计线材收纳时不会突出于壳体。

二、数据线

1、外皮材质

微距镜头拍摄线材编制结构,黑白灰三种颜色尼龙丝混编而成,线上有一个收纳扣方便卷绕整理。

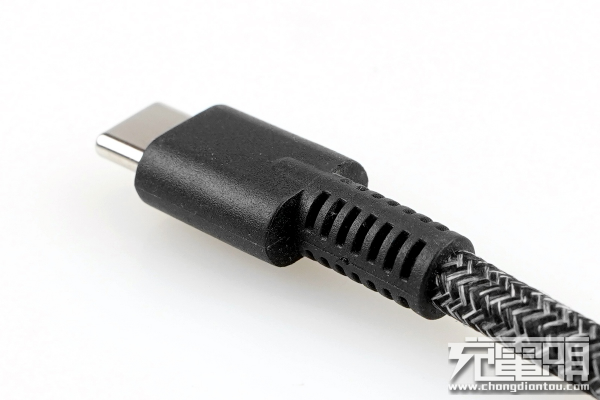

2、网尾保护

数据线接头端同样采用了坑槽网尾包裹线材,抵抗弯折。

微距镜头拍摄线材内部,只有GND地线、VCC供电线、CC通讯线三种,不包含D+D-等其他触点,属于纯USB PD线材。

三、输入接口

输入接口方面,HP 65W充电器采用了分体式设计,充电器端220V接口是常见的梅花三孔。

四、体积

1、HP与旧式电源适配器对比

HP 65W充电器三围90mm x 54mm x 22mm,功率密度0.6W/cm³,旧式大黑砖功率密度一般只有0.4W/cm³左右,HP 65W充电器浓缩了30%体积,外出时携带会更加便利,即使在家里使用也不会占用太多空间。

2、重量

HP 65W充电器三围分别是90mm x 54mm x 22mm,重量191g,功率密度0.6W/cm³

四、铭牌信息

在另一侧是充电器铭牌参数,密密麻麻写满了小标签。

HP 65W充电器型号为:TPN-LA12,输入:100-240V 50~60Hz 1.6A全球电压,输出支持:5V3A / 9V3A / 12V5A / 15V4.33A / 20V3.25A 五档固定电压完整的PDO,可以支持更多设备充电。制造商为:光宝科技股份有限公司,电源行业大厂制造质量有保证,并且通过了多国安全认证。

五、基础参数测试

轮询充电器快充协议,充电器为纯PD3.0充电器,不包含其他快充协议。

使用POWER-Z KM001C USB测试仪读取HP充电器USB-C线材E-Marker信息,发现线材不包含E-Marker芯片,为普通线材。一般来说如果线材不带5A E-Marker的话,充电器输出能力将被限制在3A电流上限,换算为功率也就是20V3A=60W,至于HP 65W充电器会不会受到限制?看下面PDO报文部分。

读取充电器PDO报文后发现,HP 65W充电器拥有五个固定电压档,分别是5V3A / 9V3A / 12V5A / 15V4.33A / 20V3.25A,线材无E-Marker并没限制最终输出效果,可以达到超过3A的输出,最大功率65W。

六、兼容性测试

1、USB-C设备

HP 65W充电器自带线材为USB-C接口,所以我们从USB-C接口数码产品进行测试。

华为Mate30支持USB PD / FCP / SCP / 40WSCP快速充电协议,为对Mate30充电,功率为9.0V 1.38A 12.48W,成功握手USB PD快充,并达到USB PD快充功率最大阶段。

华为P30 Pro支持USB PD / FCP / SCP / 40WSCP快速充电协议,为对P30 Pro充电,功率为9.0V 1.43A 12.91W,成功握手USB PD快充,并达到USB PD快充功率最大阶段。

S10+支持USB PD / AFC / QC快速充电协议,为S10+充电,功率为9.0V 1.53A 13.77W,成功握手USB PD快充,并达到USB PD快充功率最大阶段。

小米9支持USB PD / QC / 27W ChargeTurbo快速充电协议,为小米9充电,功率为8.99V 1.89A 17.03W,成功握手QC快充,并达到QC快充功率最大阶段。

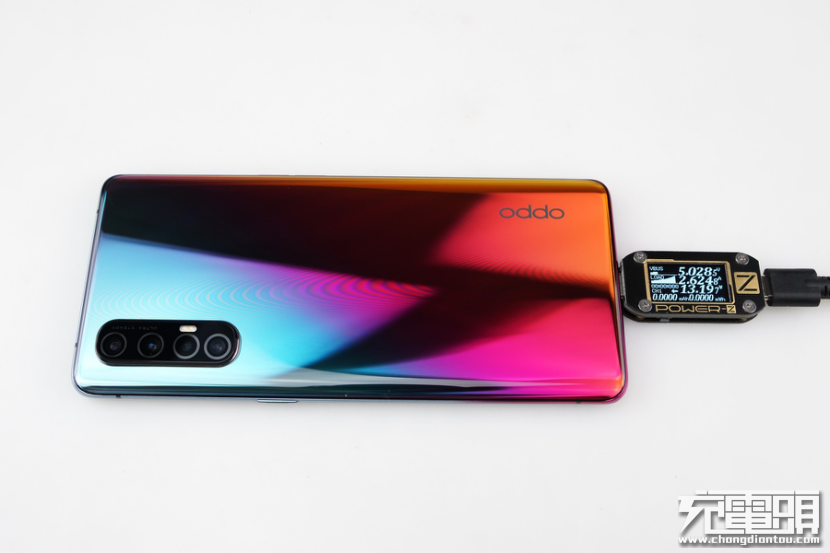

Reno3支持USB PD / VOOC4.0快速充电协议,为Reno3充电,功率为5.02V 2.62A 13.19W,成功握手USB PD快充,并达到USB PD快充功率最大阶段。

1+7T支持USB PD / WARP快速充电协议,为1+7T充电,功率为5.02V 2.58A 13.01W,成功握手USB PD快充,并达到USB PD快充功率最大阶段。

1+7 Pro支持USB PD / WARP快速充电协议,为1+7 Pro充电,功率为5.02V 2.83A 14.27W,成功握手USB PD快充,并达到USB PD快充功率最大阶段。

魅族16T支持USB PD / QC / PE快速充电协议,为魅族16T充电,功率为8.99V 1.6A 14.46W,成功握手USB PD快充,并达到USB PD快充功率最大阶段。

魅族16th Plus只支持PE快速充电协议,为魅族16th Plus充电,功率为5.02V 1.9A 9.58W,运行在5V普通充电模式下。

小米5只支持QC快速充电协议,为小米5充电,功率为5.01V 0.98A 4.94W,运行在5V普通充电模式下。

荣耀8只支持FCP快速充电协议,为荣耀8充电,功率为5.01V 1.11A 5.57W,运行在5V普通充电模式下。

iPad Pro支持USB PD快速充电,为iPad Pro充电,功率为14.98V 2.27A 34.12W, 成功握手USB PD快充,并达到USB PD快充功率最大阶段。

Switch支持USB PD快速充电,为Switch充电,功率为8.99V 1.97A 17.71W,成功握手USB PD快充,并达到USB PD快充功率最大阶段。

Macbook Pro 13支持USB PD快速充电,为Macbook Pro 13充电,功率为20.05V 2.88A 57.92W,成功握手USB PD快充,并达到USB PD快充功率最大阶段。

2、其他转接充电情况

以上为USB-C数码产品兼容性测试内容,除了USB-C设备,苹果Lightning设备可以通过POWER-Z转接方式使用USB-C to Lightning数据线进行充电,但这种情况一般人基本用不到,以下只作为一个测试参考。

iPhone11 Pro Max 支持USB PD和Apple2.4A快速充电协议,为iPhone11 Pro Max充电,功率为9.01V 2.51A 22.64W,成功握手USB PD快充,并达到USB PD快充功率最大阶段。

iPhone11 Pro 支持USB PD和Apple2.4A快速充电协议,为iPhone11 Pro充电,功率为9.01V 2.14A 19.37W,成功握手USB PD快充协议,并达到USB PD快充功率最大阶段。

iPhone11 支持USB PD和Apple2.4A快速充电协议,为iPhone11 充电,功率为9.05V 2.41A 21.73W,成功握手USB PD快充协议,并达到USB PD快充功率最大阶段。

iPad Air3支持USB PD快速充电,为iPad Air3充电,功率为14.99V 2.17A 32.54W,成功握手USB PD快充,并达到USB PD快充功率最大阶段。

iPad mini5支持USB PD快速充电,为iPad mini5充电,功率为15.0V 1.4A 21.04W,成功握手USB PD快充,并达到USB PD快充功率最大阶段。

iPad Air2只支持Apple2.4A快速充电协议,为iPad Air2充电,功率为5.02V 1.41A 7.12W,运行在5V普通充电模式下(DCP)。

将测试结果汇集成表格图,可以看到不管是对原生USB-C设备还是通过转接充电的Lightning设备,都可以正常握手充电,苹果、三星、华为、小米最新机型都很顺利地握手了USB PD快充。OPPO系三台兼容性比较差的快充的手机都握手上了15W USB PD快充,这三台手机在其他PD充电器测试中经常只能握手5V2A充电模式。

将所有测试结果做成功率柱状图,可以看到排名前三的分别是57W的Macbook Pro 13、34W的iPad Pro、32WiPad Pad Air3,之后数款iPhone功率在20W级别,其他支持PD的安卓设备则在12~16W之间。

小结:

HP惠普65W 笔记本充电器(TPN-LA12)相比起旧式大黑砖电源适配器好地缩减了体积,三围90mm x 54mm x 22mm重量191g让笔记本用户不用再臃肿出门。功率密度0.6W/cm³比老式电源适配器提升了30%+功率密度,达到主流充电器密度级。

充电器集成编织USB-C线材,抗弯折性更好寿命更长,USB-C PD快速充电协议作为通用的标准充电协议,除可以为笔记本充电外还支持对其他USB-C数码产品充电,不过设计初衷是以笔记本为主,只支持USB PD3.0快速充电,并未对其他常见的快充协议做匹配。对于苹果、三星、华为、小米、OPPO等新款支持USB PD快充的设备来说,测试过程中都可以正常握手快充。

小编相信超极本中这种新式小尺寸笔记本充电器以后一定会成为主流,办公人士轻装出门充电器不再会是累赘,并且基于USB PD标准可以其他数码产品也能很好地利用该充电器,灵活使用。
